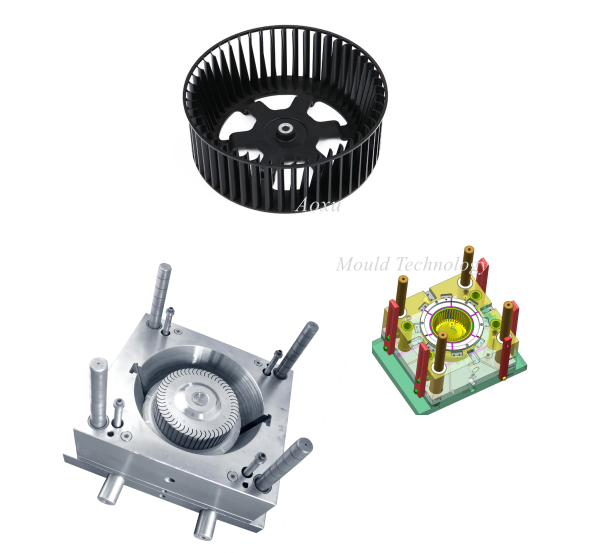

Khuôn quạt ly tâm nhựa PP
Mould Name: Khuôn quạt ly tâm
Kích thước sản phẩm: 120x120x80mm
Kích thước khuôn: 350x350x400mm
Khoang khuôn số: 1 khoang
Hệ thống tiêm: Hot runner 3 cổng tip
Trọng lượng khuôn: 500 KG
Máy phù hợp: 180 T
Vật liệu thép khuôn: H13
Vốn đầu tư: 1.000.000
Chất liệu nhựa: PP 20% Talc
Thời gian chu kỳ: 30 giây
Thời gian T1: 45 ngày
Cách tạo thiết kế cho khuôn quạt ly tâm
Thiết kế tốt là chìa khóa để đánh giá chất lượng khuôn mẫu. Nhân viên sản xuất khuôn phun có thể hoàn thành tốt công việc thiết kế Khuôn mẫu Quạt ly tâm có thể giảm chi phí sản xuất và tránh công việc bảo trì sau khi thử nghiệm khuôn.
Kiểm tra sản phẩm nhựa
Cho dù đó là bản vẽ sản phẩm do khách hàng cung cấp hay bản vẽ sản phẩm do Khuôn AOXU thực hiện. Nhà thiết kế khuôn mẫu của chúng tôi kiểm tra chi tiết trước khi bắt đầu công việc thiết kế, chẳng hạn như:
Sự co ngót của vật liệu có đủ công bằng không,
Liệu chuyển động có khả thi trong thiết kế sản phẩm hiện có hay không,
Bản nháp Angle có đủ lớn để thả sản phẩm không,
Các đường gân của sản phẩm có đủ tốt để tránh dấu vết co ngót không,
Liệu sản phẩm có dính vào lỗ rỗng, h khi một mối hàn được tạo ra trên bề mặt đầu vào,
Máng thông gió tốt nhất ở đâu và vân vân.
Phân tích khuôn mẫu
Đồng thời với Moldflow và phần mềm phát hiện tiên tiến khác, tìm vị trí cổng tốt nhất. Thiết kế 3D khuôn ép. Sau khi các tài liệu sản phẩm được kiểm tra mà không có sai sót. Sau đó, kỹ sư kết cấu khuôn bắt đầu công việc. Một kỹ sư chịu trách nhiệm cho một dự án. Chúng tôi đảm bảo rằng đầu ra thiết kế của sản phẩm đáp ứng yêu cầu của khách hàng. Thông thường, khách hàng châu Âu thiết kế theo tiêu chuẩn Hasco, khách hàng Mỹ chọn tiêu chuẩn DME và hầu hết khách hàng trong nước chọn tiêu chuẩn LKM.
Thiết kế 2D
Sau khi hoàn thành thiết kế cấu trúc Khuôn mẫu Quạt ly tâm, chúng tôi có các nhà thiết kế 2D để vẽ các bản vẽ bộ phận và bản vẽ lắp ráp. Một cho kỹ thuật viên của chúng tôi và một cho khách hàng của chúng tôi. Chúng tôi đảm bảo rằng tất cả các bộ phận được đặt trong quy trình sản xuất đều phù hợp với các chi tiết của thiết kế máy tính để tạo điều kiện bảo trì cho khách hàng.
